CCL覆铜板机构交流核心观点

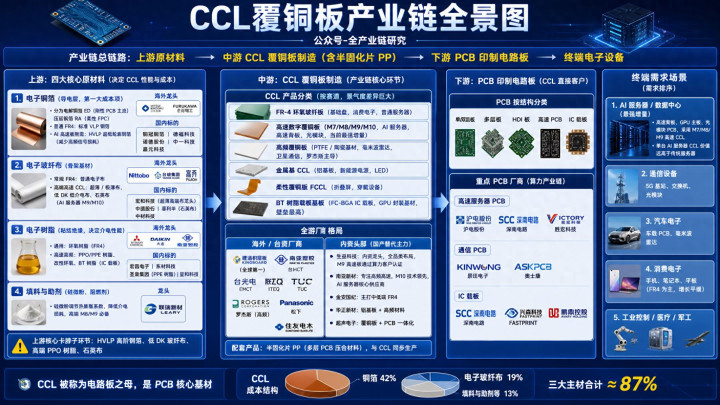

1、CCL价格走势与顺价传导情况在线配资炒股开户

价格趋势预判：当前CCL上游核心原材料玻布供需失衡态势显著，紧缺范围已从7628型号逐步向2116、3313、1080等普通电子布蔓延。玻布供应大幅波动直接引发中低端消费类、中空类等下游群体对CCL采购的恐慌情绪。从价格走势来看，2026年全年CCL价格将维持高位运行，整体呈现微涨或价格水平保持平稳的态势，直至走完今年完整周期。从上下游调研情况来看，预计2027年年中CCL价格涨势将趋于平缓。

顺价传导现状：玻布供应紧张已引发上游供应商的合作规则调整，一方面账期从原有60-90天大幅缩短至30天，另一方面采购额度也从原有约1000万压缩至500万，超出约定额度的采购需求需通过贸易商等第三方渠道拿货，中间商赚取差价的行为进一步推高玻布采购成本。受此影响，CCL厂商需准备更多流动资金应对原物料采购需求，当前全行业CCL厂商均无多余原物料库存，基本处于随采购随消耗的状态。为保障供货稳定性，CCL厂商普遍要求下游客户支付定金或预付款锁定供货量，下游客户对涨价的接受度较高：此前坚持采购头部品牌材料的大客户，也开始向新的中小CCL供应商释放测试、采购窗口，当前玻布涨价向CCL、PCB环节的传导整体较为顺利。

原材料涨价节奏：CCL三大核心原材料价格走势分化，其中树脂价格整体保持平稳，玻布、铜箔两类原材料价格持续上涨。两类涨价原材料的节奏和幅度存在差异：铜箔本身有色金属价格平稳，但加工费已上涨2-3元/单位，涨幅绝对值与玻布接近，仅涨幅比例低于普通玻布。当前玻布、铜箔供应商均已推行限额供货、现金采购、缩短账期等规则，定价机制也出现调整：铜箔价格约每两周更新一次，玻布约定额度内的价格每月更新一次，超出额度部分采取一单一议的定价模式。上述规则变化对小型CCL厂商造成较大生存压力：一方面小型厂商此前给下游客户账期较长，面临显著的现金流危机；另一方面随着原材料涨价，其原有低价优势被抹平，难以获取稳定的原材料资源。

2、本轮行业周期与2021年周期核心驱动逻辑存在本质差异：

2021年周期由终端消费者自发恐慌主导，终端担忧未来需求爆发、拿不到原料，主动承担涨价幅度囤货，属于需求端拉动的周期；

本轮周期自2025年年底启动，由上游原物料源头紧缺导致整体供货比例失衡驱动，终端无货面临断货风险，涨价硬度更强、持续周期预计长于2021年那波。

本轮周期供需平衡的核心条件包括：一是原物料端供给提升，如供应商产能爬坡、新增产线落地、新供应商进入或者替代产品出现填补供应缺口；二是若AI需求远低于市场预期，原本转型布局高端布的企业产能回流低端应用场景也可缓解供需紧张，此前市场预估高端布月消耗量达一千万米，若实际需求不及预期导致高端材料库存积压，企业将被迫转向低端布生产。当前AI及高速应用场景需求饱满，高端材料库存充足可支持排队出货，暂未出现高端产能过剩倒逼回流低端的情况。

关于周期缓解的时间判断，市场有观点认为2027年全年都将处于缺货状态，仅缺货强度弱于当前；目前判断供需紧张将逐步缓解，预计2027年年中供需将得到较好改善。

3、CCL产品结构与价格差异

无阻燃CCL发展情况：无阻燃CCL属于覆铜板行业最低端品类，无需阻燃认证，以价格为核心竞争要素，主要应用于非出口类场景：包括儿童玩具、粘接金属基材的LED灯、低端显示面板（如TF面板）等，厂商为降本选择该类产品，规避添加卤素阻燃剂带来的成本上升。无阻燃CCL需求下滑核心原因有两点：

电感、电阻、电容等全品类元器件价格上涨，带动终端应用成本大幅提升，对应场景需求下滑明显；

该品类盈利空间较低，多数厂商转向布局高毛利的紧缺材料品类，对应产能供给进一步收缩。无阻燃CCL在行业中的占比呈现量高价低的特征：从出货量口径看，其占覆铜板行业总出货量的15%-20%，产能集中在少数主打低价策略的厂商手中，多数同行布局中TG级及以上的中高端产品；从价值量口径看，其占全行业价值比重不足5%，单价仅为50-60元/张，远低于中高端同类产品价格。

大小客户采购价差情况：CCL产品采购价格与客户规模、供应商粘性高度相关，价格差异核心逻辑为：小客户多以低价为核心标准选择供应商，与供应商粘性弱、采购量小，在供给紧张阶段供应优先级最低；大客户则可与CCL厂商达成长期战略合作，厂商为进入头部客户供应链通常会做出价格让步。不同厚度产品的大小客户采购价差水平差异明显：

1） 0.1mm厚度普通CCL产品，小客户采购价约为110-120元/张，大客户采购价较该水平低10%-20%；

2） 1.6mm厚度厚板产品，小客户出价350-400元/张仍难以拿到货源，大客户可通过打包高速材料、载板等高端产品需求，获得CCL厂商的产能优先支持。当前CCL行业厂商毛利率普遍达到20%-30%及以上，价格让利空间充足，供需结构将持续向大客户倾斜，未布局HDI等高价值赛道的小型PCB厂商生存难度将持续加大。

4、高速CCL材料应用场景

高速材料需求格局：

1）不同级别高速CCL材料核心应用领域明确：M8方案已完全确定，是中高端产品未来发展的必备材料，大规模应用于服务器、交换机、光模块、传统信号传输交换等场景；M9当前用量最大的场景为AI应用领域，以智能服务器为核心，其次也应用于对材料性能要求极高的光模块场景，未来还将逐步拓展至6G时代低轨道卫星等应用场景；M6、M7主要应用于非AI类的通用服务器、通用交换机，同时是国产AI服务器（如升腾系列）的核心应用材料，另外在通讯基站维护、物联网场景也存在较大的持续应用机会。

2）PTFE材料替代趋势显现：原有M9搭配Q布的方案存在加工要求高、生产成本高、Q布当前供应成熟度不明朗的问题，当前行业内已逐步应用PTFE材料，替代部分M9的应用场景。

3）无机材料有望成为未来新方向：除有机类高速材料外，无机材料方案也逐步受到行业关注，未来CPU、GPU等产品可能向玻璃基等无机材料方向发展。

5、Rubin服务器相关材料需求

紧缺原材料分析：当前顶尖的Rubik服务器处于小批量出货阶段，原计划于当前节点上量，但实际出货节奏放缓，核心制约因素有三点：一是设计方案仍存在优化空间；二是AI应用及上量节奏放缓，设计、散热、应用场景还需进一步调整导致方案未最终定型；三是PCB整机良率偏低，因此厂商当前倾向于控制整体出货量。

随着相关上量方案推进，M9、PTFE、M8、M7四类材料需求增长明显，较为紧俏，对应的上游核心紧缺原材料包括：

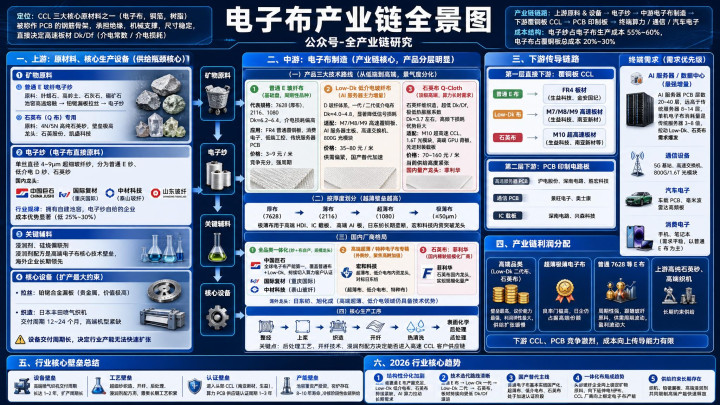

1）玻布类：LDK二代布因M9、M8产品均有搭配使用，在相关PCB产品中玻布用量最大，目前非常紧缺；LDK一代布紧缺程度低于二代布，但单价约30-40元/米，远高于普通电子布的10元出头/米，需求同样有所拉升。

2）高端铜箔类：HVLP4、HVLP5、超薄载体铜三类高端铜箔短期存在较大供需缺口，国内供应商暂不具备批量稳定交付能力，该领域基本被海外厂商垄断。

3） low CT布：用于FCBGA封装载板的厚扩展层，紧缺程度高于Q布、LDK二代布，国内生产门槛较高，仅红河、天成2家厂商可稳定量产，云天化旗下珠波、天晴等企业相关技术不及红河，暂不具备稳定量产能力，且红河的产能优先供应海外客户力斯诺科，供应缺口明显。

d. 碳氢树脂：属于超低极性、超级低电损耗树脂，当前暂未大面积应用，未来存在紧缺风险，若树脂厂商不能及时突破合成效率、转化率瓶颈，M9及以上级别低电性能树脂将面临供应紧张问题。

6、国内LDK二代布产能情况

·企业出货情况梳理：目前国内LDK二代布整体产能偏紧，头部企业产能合作与包销情况如下：红河已拿到台光授权，多数产能被台光包销；泰山玻纤是最早跟随华为开展供应链梳理的企业，大量产能被台光选用，国内产能缺口依赖海外供应商补充。国内主要玻纤企业的LDK二代布月出货量具体为：

宏和科技：月出货量约35万米；

天擎：月出货量约5万米；

泰山玻纤：当前月出货量约1-2万米，去年年底仅为5000米，今年已提升至2万米水平。

7、Rubin散热问题及解决方案

散热问题应对方向：当前相关领域散热问题的核心卡点为正交背板，该部件技术要求较高，行业普遍采用单个26层板为小模块，通过堆叠烧结或焊接形成78层、104层、130层等高层板结构投入应用。板与板堆叠环节存在两大难点，其中对位问题是核心痛点，目前行业多采用刷铜浆、磨材开窗、阻胶隔离的方案实现多块26层板的有效堆叠，当前台系企业在该领域技术较为领先，深南、景旺、科翔等国内企业也在积极布局相关技术，掌握该技术可提升模块堆叠效率。

排除系统设计优化空间的变量，从PCB基础物料维度分析发热成因：高速交换机、服务器核心功能为运算、传输数据，信号传输过程中的损耗与材料机电损耗、阻抗加工能力高度相关，现实中信号在不同介质传输必然存在损耗，例如输入功率50瓦，经过运算处理后仅能收到20瓦，剩余30瓦能量会转化为电辐射或热量辐射，大面积数据交换或堆叠产生的大量热量无法散耗会带来两大负面影响：a.高温会急剧衰减产品性能稳定性，CPU、GPU等封装体在120℃工作温度下运行状态极差；b.能源有效率偏低，大量能源转化为无用热量，热效比表现较差。

从材料源头优化散热的核心方向为极致降低介电损耗，提升信号传输效率，从而减少发热，保障产品性能稳定，提升能源利用效率。

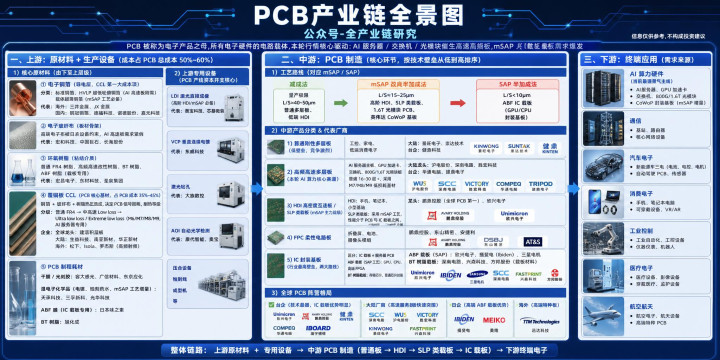

8、高端PCB方案迭代趋势

·PTFE及替代方案进展：PTFE替代M9+Q布方案的核心驱动因素主要有两点：一是Q布加工难度大，市场可供应量有限，行业倾向于在对应场景中减少Q布用量；二是含Q布的方案成本随层数增加呈指数级上升，层数越多钻孔效率越低、辅材消耗越高，综合成本压力突出。PTFE作为通讯行业4G、5G场景应用成熟的材料，综合良率和加工成本更具优势，目前已实现小批量出货，凯冠、生益科技、罗杰斯等企业均有配套产品陆续出货。当前行业还在同步攻关两类新兴替代方案：

1）马九材料搭配无玻布膜材方案，该方案优势为膜材不含玻布，对信号传输干扰最少、信号一致性最高，可解决当前单通道频率达50G以上时，信号功率衰减严重、多信号发射因流经玻布经纬长度差异导致的一致性差的问题，目前NV终端正联合多家板厂研发验证；

2）陶瓷基方案，该方案与芯片膨胀系数一致，导热性优于玻璃，适配大芯片系统级封装场景下的散热需求、高平整度要求，目前也处于研发验证阶段。

下一代PCB设计方向：Ultra代（R2）PCB方案已逐步下放至PCB厂商，核心设计优化方向包括四类：

1)玻璃基方案，适配大芯片高平整度需求，是现有CoWoS设计优化的重要技术方向；

2)板内埋置电容、电感等器件，既可以通过PCB板保护电器元件、提升可靠性，又能最大化提升空间利用率，留出更多板外空间开展散热设计；

3) M10级别材料需求提升，目前供应商正同步开展配套设计，处于半成熟摸排阶段，尚未最终定案；

4) 线宽间距优化，现有HVLP铜箔可实现的最优线宽间距为30-30μm，无法适配未来更小的线宽间距要求，mSAP工艺采用的超薄铜箔可实现20-20μm线宽间距，布线空间较现有方案提升约6倍，极限可达到12-12μm线宽间距，可充分适配高密度布线需求。
